- 产品编号：672MC-000082000672

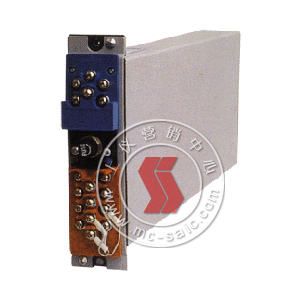

- 产品名称：四线制电动温度变送器
- 产品型号：DBW－1、2
- 产品铭牌：SAIC
- 所属类别：单元组合 >> 变送器 >>
- 生产厂商：上海鸿运国际仪表股份有限公司
- 销售单位：上海自仪配品配件销售部
特殊规格~请来电资询
四线制电动温度变送器把测温元件（热电偶，热电阻）所测量的温度信号正比地转换成DC 1～5V或 DC 4～20 mA的统一信号的仪表叫温度变送器...
|
|
四线制电动温度变送器把测温元件（热电偶，热电阻）所测量的温度信号正比地转换成DC 1～5V或 DC 4～20 mA的统一信号的仪表叫温度变送器，而只将测温元件产生的毫伏变化转换成统一信号的仪表叫毫伏变送器，它们都可以与记录、指示仪或调节仪表配合组成检测系统或调节系统对生产实现自动检测和控制；至于指示，本系统指示记录仪所配温度工程量刻度，是与测温元件毫伏（或△R）－温度特性相一致的，即与毫伏变送器相配的，如选用经线性校正的温度变送器，订调节，指示记录仪时就注明线性刻度，作为特殊规格供货。变送器为盘后架装式：温度变送器有本质安全防爆型，元需另外防爆栅，防爆等级为ibIICT6
主要技术指标
输出信号： DC 1～5V及DC 4～20mA
包载电阻：0Ω～50Ω（辅助电流输出回路）
≥200KΩ（对输出DC 1～5V回路时）
基本误差：变送器的基本误差符合下表规定
|
量 程 |
基本误差 |
|
1.5 mV≤输入信号＜3 mV（3Ω≤△R ＜6Ω） |
±1.5％ |
|
3 mV≤输入信号＜5 mV（6Ω≤△R ＜10Ω﹚ |
±1.0％ |
|
输入信号≥5 mV （6Ω≤△R ＜10Ω﹚ |
±0.5％ |
供电电源：DC 24（22.8～26.4）V
消耗功率：约2W
工作条件：周围环境0～50℃
空气相对温度：小于85％
工作振动：频率小于25Hz,全振幅小于0.1㎜；
外磁场：＜400A/m
周围环境不应含有腐蚀性、易爆炸气体
结构形式：架装式
外形尺寸：44×175×360（㎜）
重 量：约2kg
□ 型号表示
|
D |
电动单元组合仪表 |
|
B |
变送单元 |
|
W |
温度 |
|
|
1）四线传输温度变送
2）四线传输毫伏变送 |
|
|
1）热电偶
2）热电阻
3）热电偶温差
4）热电阻温差 |
|
|
1）E或Cu50
2）K或Cu100
3）S或Pt50
4）B或Pt100 |
|
|
/B改进程序号 |
|
|
ia本质安全防暴型
无为一般型 |
, ,
|
| |
|
|
|
