    首页 > 气动阀门 >> 气动调节阀 >> ZMAP－100型气动薄膜小流量调节阀

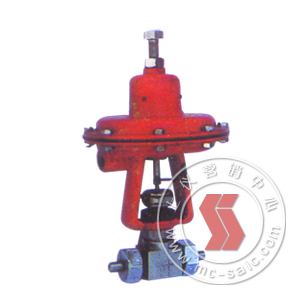

ZMAP－100型,气动薄膜小流量调节阀
  • 产品编号：670MC-000527000670
  • 产品名称：气动薄膜小流量调节阀
  • 产品型号：ZMAP－100型
  • 产品铭牌：SAIC
  • 所属类别：气动阀门 >> 气动调节阀 >>
  • 生产厂商：上海鸿运国际仪表股份有限公司
  • 销售单位：上海自仪配品配件销售部
  • 特殊规格~请来电资询
气动薄膜小流量调节阀适用于实验室及石油、化工、医药等生产过程中需要加入少量添加剂和对密封性要求的高的场合。
  • 产品简介
  • 规格与参数
气动薄膜小流量调节阀适用于实验室及石油、化工、医药等生产过程中需要加入少量添加剂和对密封性要求的高的场合。
结构原理
气动薄膜小流量调节阀由气动薄膜执行机构和小流量阀两部分组成。
小流量阀为单座阀结构，结构紧凑，体积小，重量轻，便于维护安装。
园锥形阀芯，控制流量小，密封性好，对于微小流量能进行精密调节。
原理：作用于薄膜气室的输入信号压力，使执行机构推杆带动阀芯作相应的移动，阀芯行程的改变，使流通面积变化，调节压力，温度，流量和液面等工艺参数。
公称通径：5mm
公称压力：10MPａ
行程：6 mm
工作温度：－60～200℃
额定流量系数：0.0012，0.0020，0.0032，0.0005，0.0008，0.012，0.020，0.032，0.050
流量特性：近似直线
薄膜有效面积：70㎝2
弹簧压力范围：20～100KPａ
作用方式：气关式（B），气开式（K）
, , , ,
