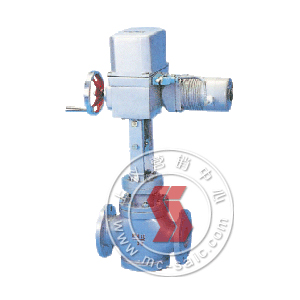

电动双座调节阀以单相交流220V电源为动力。接受0~10mA直流信号,自动地控制阀门的开度,从而达到对压力、温度、流量、液位等工艺参数的连续调节。是生产过程自动调节系统中的一个重要环节,广泛应用于电力、冶金、石油、化工、轻工、食品等工业部门的自动控制系统中。
结构原理
由DDZ-Ⅱ型DKZ系列直行程电动执行机构和双座阀两部分组成。
电动调节阀输入是调节器送来的直流电流信号,经伺服放大器放大后驱动执行机构,产生轴向推力,带动调节阀动作,从而引起介质流量的变化,以调节系统中各种热工参数的。同时执行机构发出一个阀的位移信号供伺服放大器比较,使调节阀始终保持在一个与输入信号相对应的位置上,完成伺服调节任务。
在配置DFD-09型电动操作器后,可实现调节系统的手动到自动(自动到手动)切换,亦可进行远距离手控,但无中途限位能力,在电源中断时,电动调节阀保持在断电时的位置,此时拉出手轮即可进行手动操作。
