- 产品编号：1177MC-000053001177

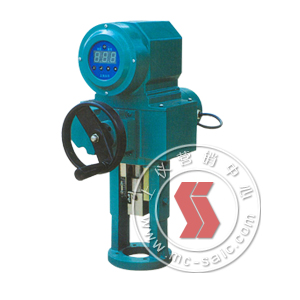

- 产品名称：智能直行程电动执行机构
- 产品型号：ZKZZ
- 产品铭牌：SAIC
- 所属类别：执行机构 >> 一体型电动执行机构 >>
- 生产厂商：上海鸿运国际仪表股份有限公司
- 销售单位：上海自仪配品配件销售部
特殊规格~请来电资询
ZKZz型电动执行机构可与III型仪表配套使用，也可与组装仪表、显示调节仪表配用，它以电源为动力，接受统一的标准信号4~20mA DC，将此转变成与输入信号相对
|
|
ZKZZ型电动执行机构可与III型仪表配套使用，也可与组装仪表、显示调节仪表配用，它以电源为动力，接受统一的标准信号4~20mA DC，将此转变成与输入信号相对应的出轴直线位移，可用于发电厂、钢铁厂、化工、轻工等工业部门的调节系统中。仪表具有连续调节、手动遥控，就地手操三种控制方式。使用ZKZ型直行程电动执行机构的自动调节系统，配用DFD-1000型电动操作器，可实现调节系统手动至自动无扰动切换。
□主要技术指标
控制信号(输入信号):4-20mA DC 或 1-5V DC；
位置反馈信号:4-20mA DC；
基本误差限:±2.5%；
死区可调范围:满量程的1%-3%；
回差:不大于1.5%；
额定行程:直行程 见表1 角行程 90°(转角)；
额定负载:直行程 见表1 角行程 90°见表2；
额定行程时间:直行程 见表1 角行程 25±5S；
工作电源:
额定电压 220V +10% -15%；
额定频率 50Hz ±1%；
使用环境:
a.温度 -25℃- +70℃；
b.相对湿度 不大于95%；
c.周围空气中不含腐蚀性气体。
直行程电动执行机构
|
型号 |
额定负载
（N） |
额定行程
（mm） |
速度
（mm/s） |
电机电流
（A） |
质量
（kg） |
|
ZKZZ-0401 |
4000 |
10 |
1.0 |
0.35 |
25 |
|
ZKZZ-0402 |
16 |
|
ZKZZ-0403 |
25 |
|
ZKZZ-0604 |
600 |
40 |
0.55 |
35 |
|
ZKZZ-0605 |
60 |
|
ZKZZ-1005 |
10000 |
60 |
0.7 |
50 |
|
ZKZZ-1605 |
16000 |
60 |
|
ZKZZ-1606 |
100 |
55 |
|
ZKZZ-2005 |
20000 |
60 |
0.5 |
50 |
|
ZKZZ-2006 |
100 |
1.0 |
55 |
, , , ,
|
| |
|
|
|
