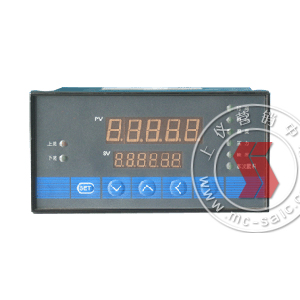

主要技术指标
1、同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等），还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。
2、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。
3、新增加的掉电记录功能可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累积值，防止人为或意外掉电造成累计值的偏差。
|
型 号 |
代 码 |
说 明 |
|
LCD-N |
□ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ |
新一代大屏幕带背光液晶显示仪表 |
|
仪表功能 |
LT |
|
|
|
|
|
|
|
|
|
|
|
|
天然气流量积算仪表 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横式）80×160mm（竖式） |
|
控制作用 |
02 |
|
|
|
|
|
|
|
|
|
|
|
带补偿输入 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式 |
□ |
|
|
|
|
|
|
|
|
|
参见"变送输出方式" |
|
流量信号类型 |
□ |
|
|
|
|
|
|
|
|
参见"输入类型" |
|
压力补偿类型 |
□ |
|
|
|
|
|
|
|
参见"输入类型" |
|
温度补偿类型 |
□ |
|
|
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
N |
|
|
|
|
|
无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警） |
|
H |
|
L |
|
第二报警方式 |
N |
|
|
|
|
无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警） |
|
H |
|
L |
|
第三报警方式 |
N |
|
|
|
无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警） |
|
H |
|
L |
|
馈电输出 |
N |
|
|
无馈电输出（可省略）
单路DC24V馈电输出
双路DC 24V馈电输出 |
|
P |
|
2P |
|
供电方式 |
W |
|
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略） |
|
T |
|
外形特征 |
S |
竖式显示仪表
横式显示仪表（可省略） |
输入类型
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
说 明 |
|
A |
4 ～ 20 mA |
-1999～99999 d |
O |
脉冲-集电极开路 |
0～5KHz |
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
|
B |
0 ～ 10 mA |
-1999～99999 d |
G |
Pt100 |
-200～650℃ |
|
C |
1 ～ 5 V |
-1999～99999 d |
E |
热电偶E型 |
0～1000 ℃ |
|
D |
0 ～ 5 V |
-1999～99999 d |
K |
热电偶K型 |
0～1300 ℃ |
|
M |
0 ～ 20 mA |
-1999～99999 d |
R |
PT100.1 |
-1999～99999 d |
|
F |
脉 冲 |
0～5KHz |
N |
无补偿输入 |
|
通讯方式
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
变送输出方式
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
型号举例：
①LCD-NLT802-21-BC-HL－P－W－S
带补偿输入，通讯方式RS-232，输出方式为继电器输出，输入类型为第一路0～10 mA，第二路1～5V，第一报警为上限报警，第二报警为下限报警，单路DC24V馈电输出，DC24V供电，竖表。
②LCD-NLT802-82-AC-LH－N－T
带补偿输入，通讯方式RS-485，输出方式为4～20mA，输入类型为第一路4～20mA，第二路1～5V， 第一报警为下限报警，第二报警为上限报警，无馈电输出，AC90～265V供电（开关电源），横表。
,
